aqui lo dejo porque no encontraba la imagen de este modelo
moto edge 50
probado con EASY JTAG
MODULO easy jtag plus 2

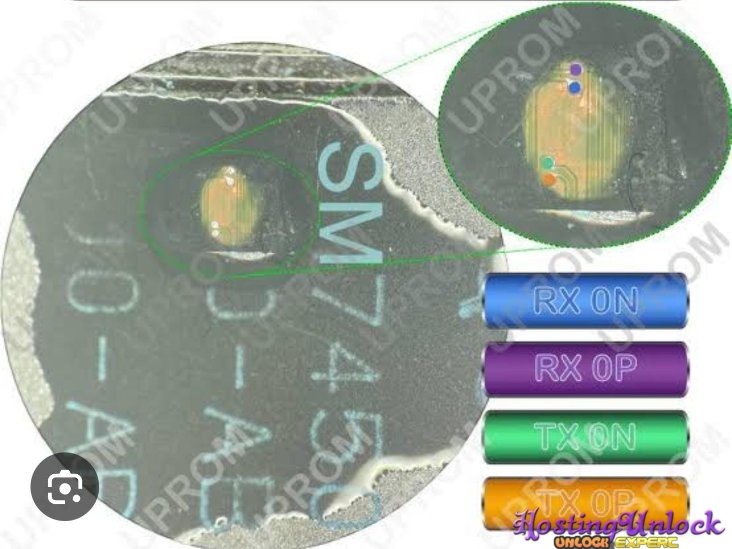

Este isp solo requiere conectar las 4 lineas (tx on, tx op, rx on, rx op,) a el socket ufs isp
importante
conectar el cable usb
no es necesario conectar bateria
el error -56 Easy JTAG (este error se ignifica que no tienes alguna linea bien soldada)
tips drill isp
para verificar que tengas las lineas bien soldadas
con ayuda del multimetro con la punta positiva a tierra y la negativa verifica la caida de tensión
con el multímetro en modo DIODO
verificar que tenga su caida de tension entre 0.250mv a 0.450mv
caídas de tensión por debajo de 0.05 o 0.005 puede ser que dejaste la linea aterrizada a corto por ende no leerá la memoria
drill isp requiere de paciencia pero todo es posible con la AYUDA de DIOS
saludos colegas y exito
